故障内容
トレイ開かず、モーター異常音、アンプ盛大なノイズ。
原因
トランスポートメカ固着。モータードライブ基板、音声基板故障。
処置
トランスポート部のオーバーホール。基板修理。
修理期間
２０２６年３月３日〜１１日

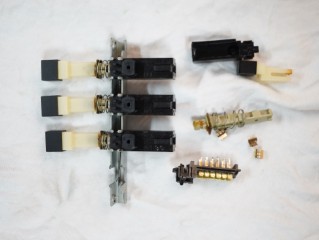

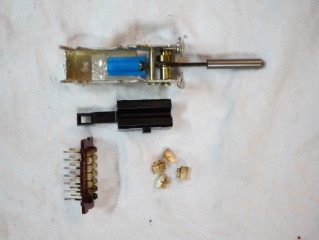

ＴＡＰＥ-ＳＥＬＥＣＴＯＲスイッチの分解修理。

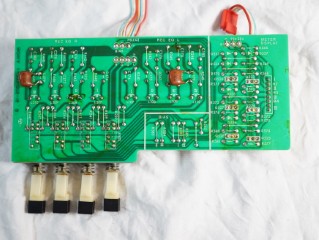

修理の終了したスイッチ取付け。

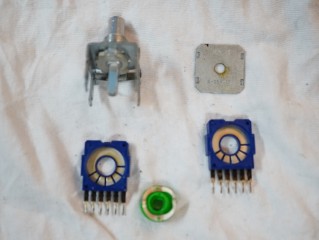

ＡＴＴスイッチの分解修理。
ＭＯＮＩＴＯＲスイッチの分解修理。
修理の終了したスイッチ取付け。

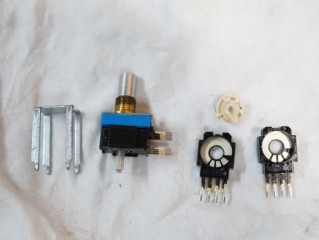

CALスイッチの分解修理。

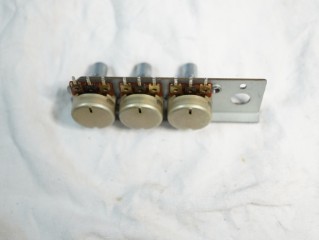

ＢＩＡＳ-ＬＥＶＥＬボリュームの洗浄修理。

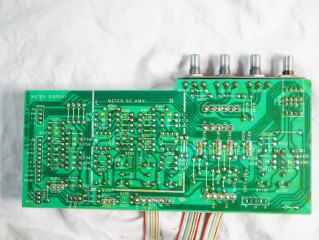

修理の終了したスイッチ・ボリューム取付け。

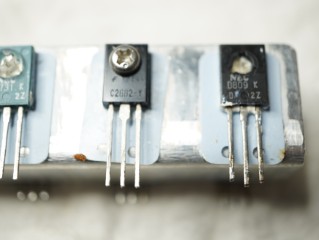

モータードライブ基板は、プラネジ破損、φ1、φ２で品番違う
トランジスタが付いている為、フルモールドトランジスタに全て
交換します。
フルモールドトランジスタにすることで、絶縁シートやプラネジ
が不要になり、信頼性が向上します。

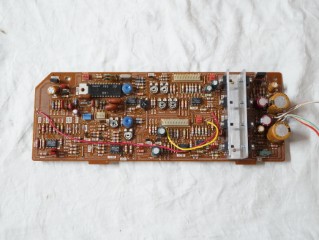

モータードライブ基板の部品交換。

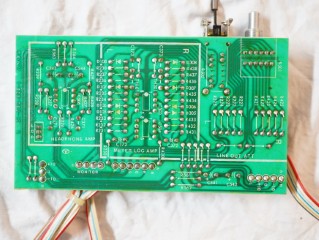

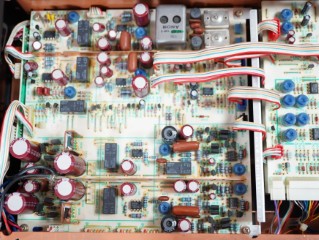

メイン基板の部品交換。

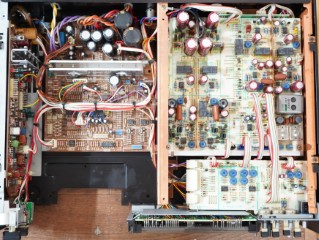

電子回路の修理は完了しました。
リール台の分解修理と、アイドラ２個交換。

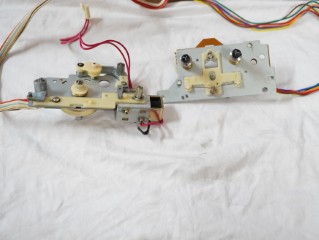

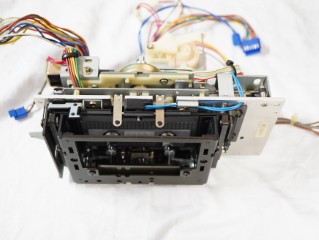

固着メカの分解修理。

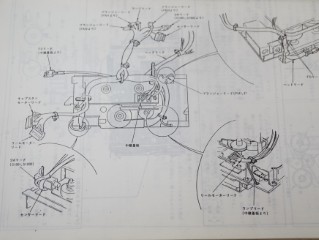

７７７は、ハーネス処理もサービスガイドに詳しく記載されています。

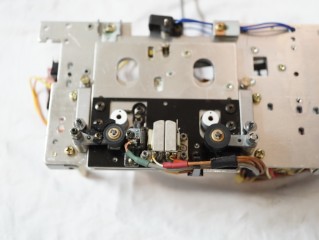

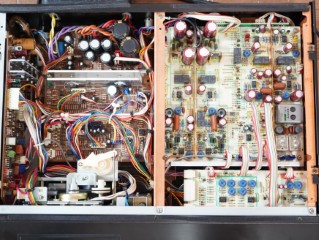

トランスポート部の修理完了。
BSLモーターの電気調整と、キャリブレーション調整をして完成です。

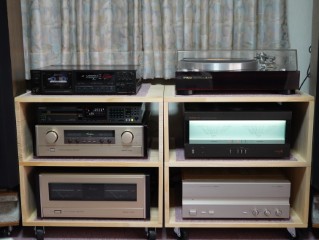

試聴して完成です。NORMALテープでもキャリブレーション調整すれば
ソース・テープ切替ても音質の差は感じられません。
７７７は、やはり他のモデルとは別格です。
修理完了です。
