故障内容
Ｒ音歪み。
原因
部品劣化、接点接触不良。過去の修理ミス等。
処置
オーバーホール修理。
修理期間
２０２５年２月５日〜１２日

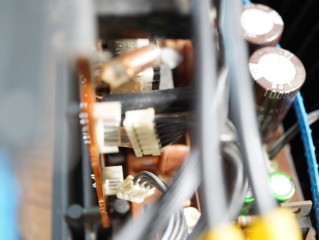

過去の修理ミス多数あり、コネクター差し忘れ。

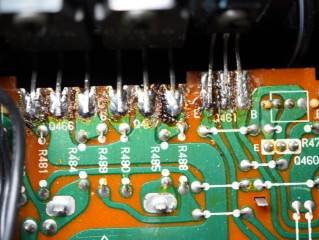

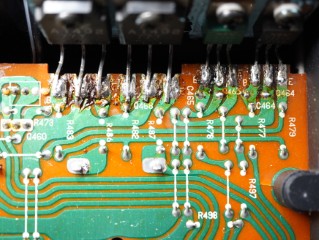

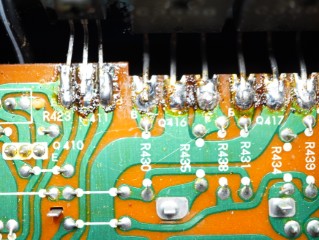

半田も酷い状況。

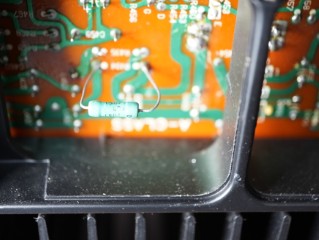

断線した抵抗は、基板裏から仮付け状態。
ネジも多数欠品あり、これほど酷いのは初めてですが、全て修正し
修復予定。
ＰＨＯＮＯセレクタースイッチの分解修理。

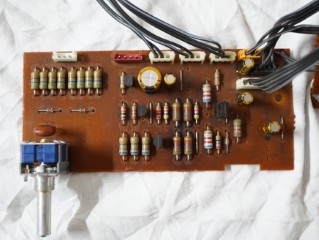

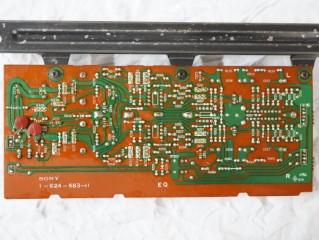

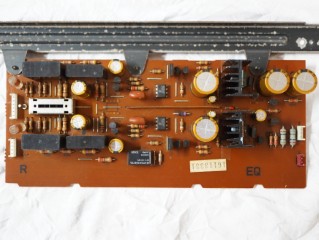

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

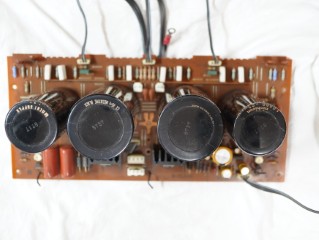

パワー終段基板の部品交換。

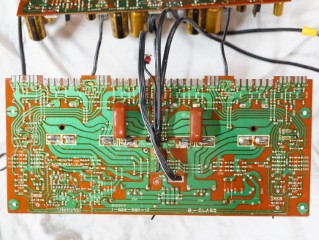

半田の修正。

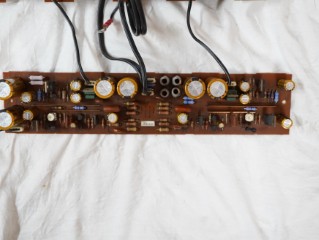

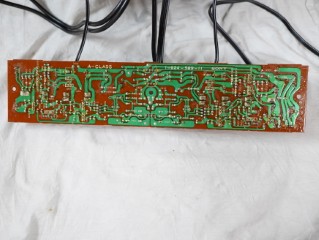

パワー部初段基板の部品交換。
半田の修正。

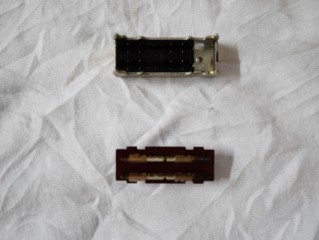

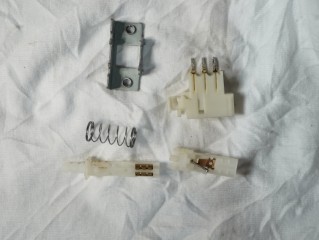

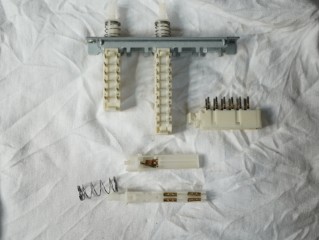

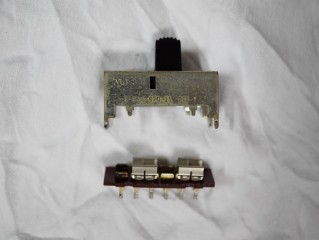

スライドスイッチの分解修理。

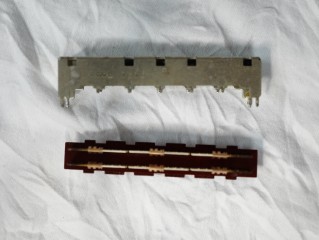

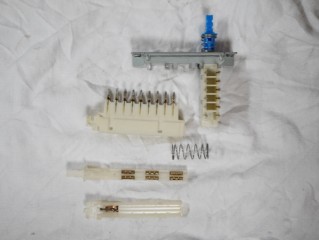

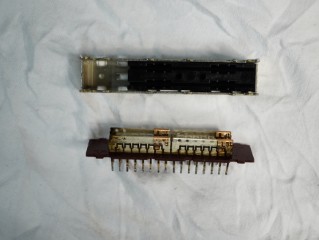

REC-SELECTORスイッチの分解修理。
INPUT-SELECTORスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

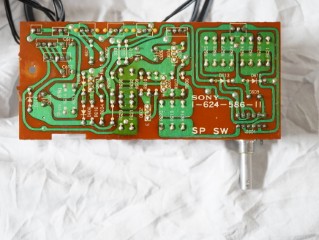

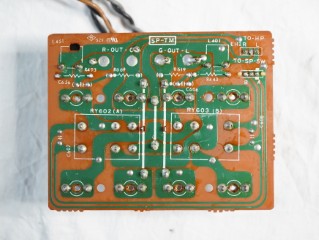

スピーカー端子基板の半田修正。

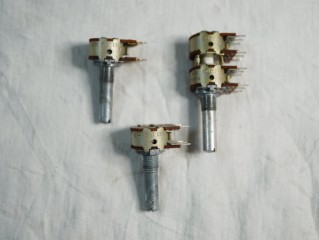

ボリューム関係は基板より外して洗浄処理します。

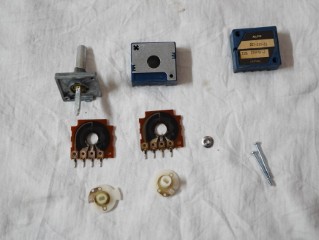

メインボリュームは接点歪みが出ていますので、分解修理します。
SUBSONICスイッチの分解修理。
ＭＵＴＩＮＧ・SOURCE-DIRECTスイッチの分解修理。
ＴＯＮＥスイッチの分解修理。

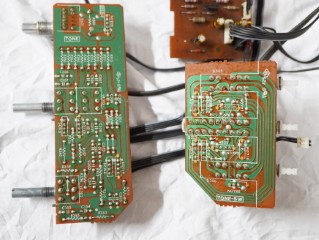

修理の終了したスイッチ・ボリューム取付けと、半田の修正。

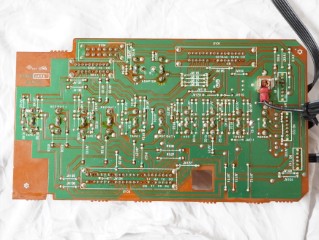

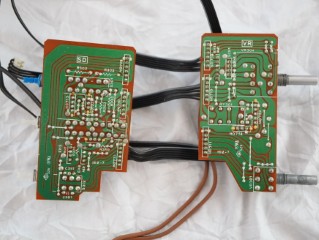

ＳＵＢ基板の部品交換。
半田の修正。
修理の終了したスイッチ・ボリューム取付けと、半田の修正。

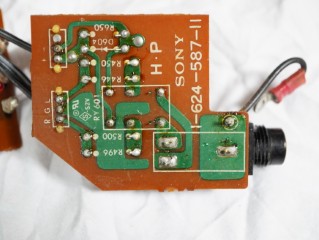

ＰＨＯＮＥ基板の半田修正。

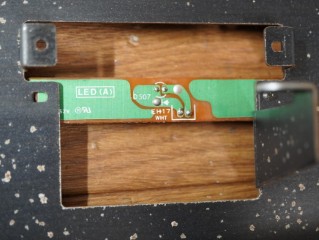

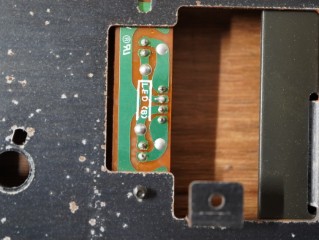

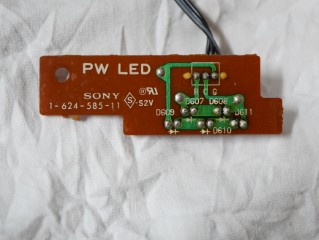

ＬＥＤの交換と、半田の修正。
インジケータ基板の半田修正。

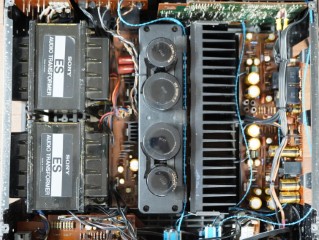

作業終了しました。

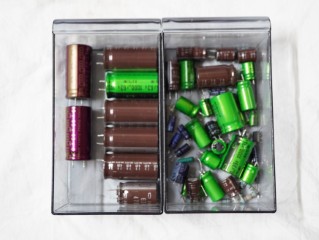

交換部品です。

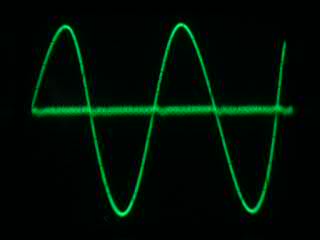

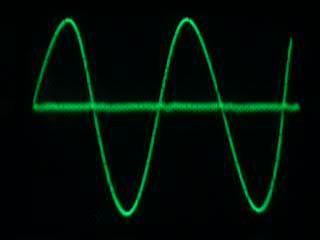

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

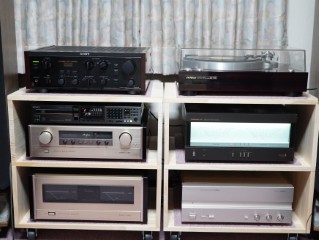

試聴して完成です。
修理完了です。
