故障内容
音出ない。
原因
接点接触不良、半田割れ。
処置
オーバーホール修理。
修理期間
２０２５年４月９日〜１１日

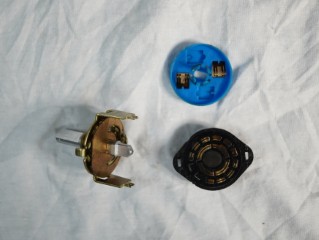

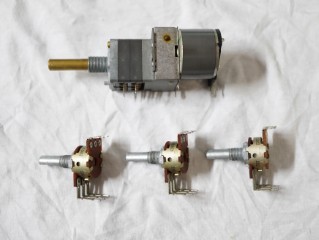

ボリューム関係は洗浄修理します。

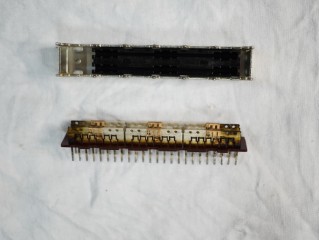

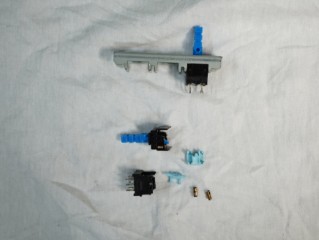

MODE SUBSONICスイッチの分解修理。

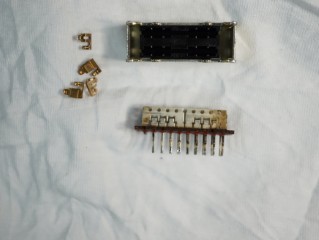

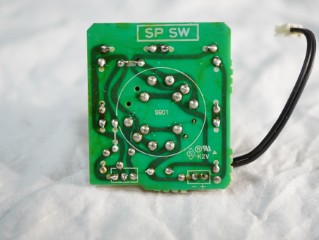

スピーカー切替スイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

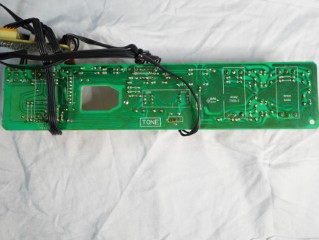

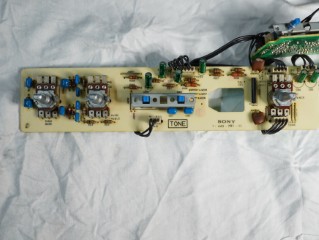

トーン基板に修理の終了したスイッチ・ボリューム取付け。

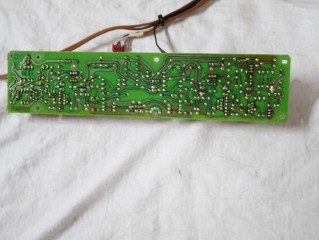

半田の修正。
修理の終了したSOUCE-DIRECT・ＭＵＴＩＮＧスイッチ取付けと
半田の修正。

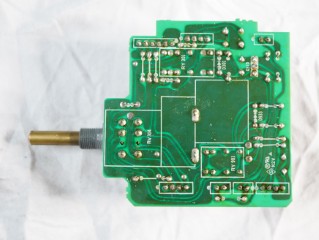

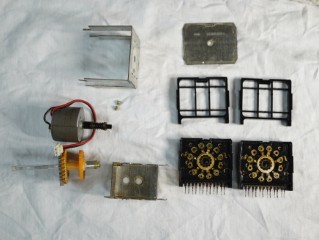

修理の終了したメインボリューム取付けと、半田の修正。

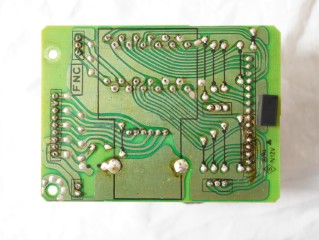

ロジック基板の半田修正。

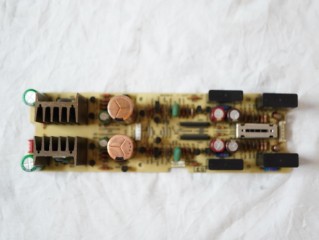

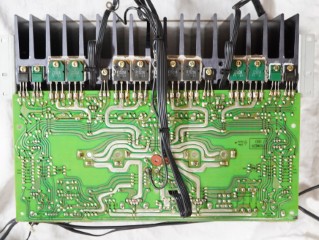

パワー部終段基板の半田修正。
パワー部初段基板の半田修正。
スピーカー端子基板の半田修正。
ＰＨＯＮＯセレクタースイッチの分解修理。
修理の終了したＰＨＯＮＯセレクタースイッチ取付け。
半田の修正。
ＤＩＲＥＣＴ-ＩＮＰＵＴスイッチの分解修理。
REC-SELECTORスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
ＩＮＰＵＴ-ＳＥＬＥＣＴＯＲスイッチの分解修理。

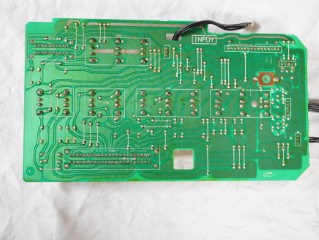

修理の終了したスイッチ取付けと、半田の修正。

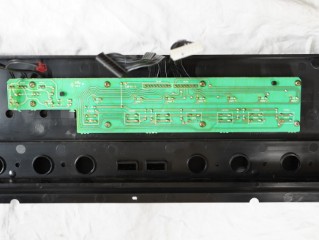

フロントパネル基板の半田修正。

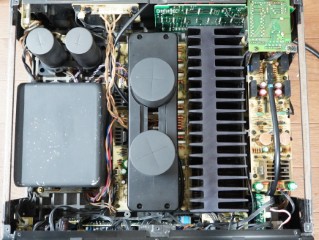

作業が終了しました。

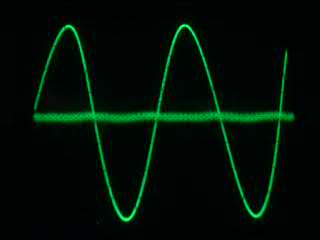

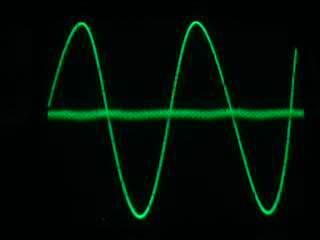

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

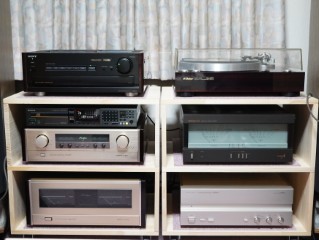

試聴して完成です。
修理完了です。
