ＴｅｃｈｎｉｃｓプリメインアンプＳＵ−２５００　Ｎｏ．３　修理の様子

故障内容

　音出ない。

原因

　パワーＩＣ破損。部品劣化。接点接触不良。

処置

　オーバーホール修理。

修理期間

　２０２６年１月３１日〜２月１日

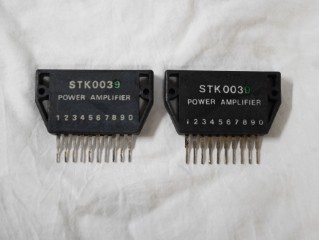

　パワーＩＣがショートしています。このＩＣは前回の修理で
在庫を使い切ってしまった為、修理するには等価回路を
ディスクリート部品で設計・製作するしか手段がありません。

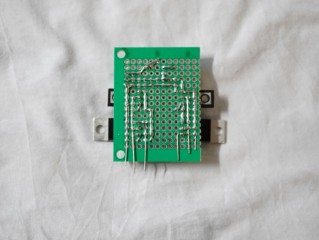

　ユニバーサル基板で設計・製作しました。

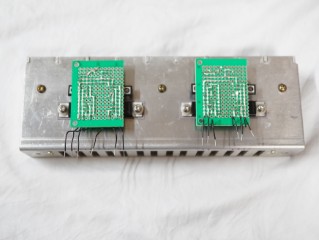

　ヒートシンクに搭載します。

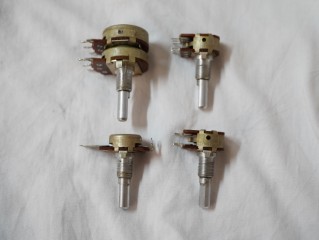

　ボリューム関係は洗浄修理します。

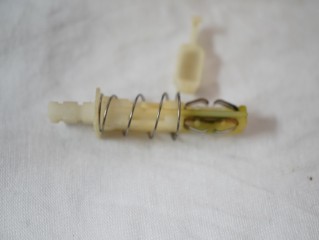

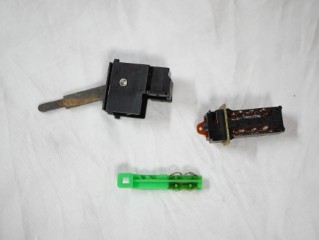

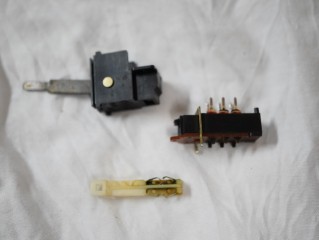

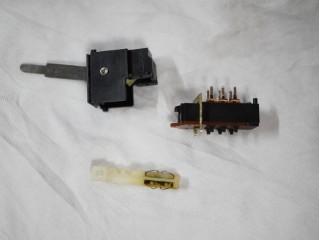

　ＴＯＮＥスイッチの分解修理。



















　LOUDNESSスイッチの分解修理。



















　TAPE-MONITORスイッチの分解修理。



















　INPUT-SELECTORスイッチの分解修理。

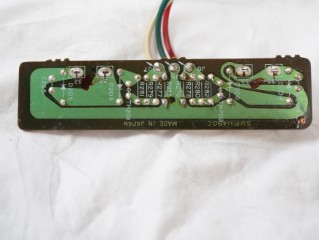

　メーター基板の半田修正。



















　劣化部品の交換と、修理の終了したスイッチ・ボリューム
取付け。

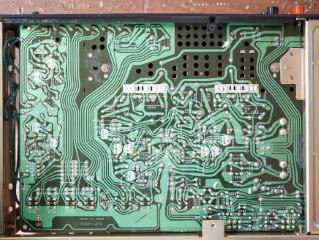

　半田の修正。

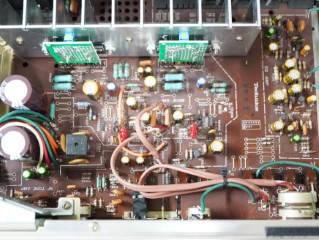

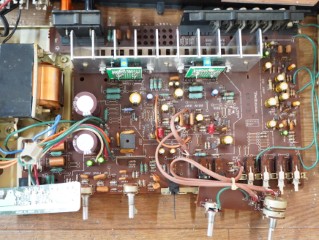

　作業終了。製作したパワーモジュールも綺麗に収まりました。



















　交換部品です。

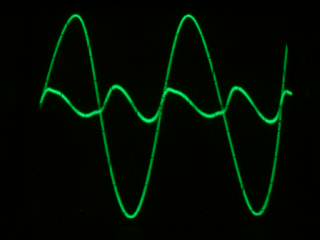

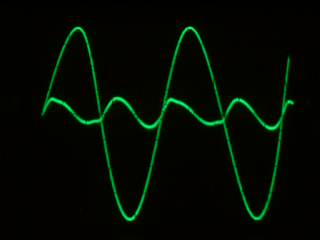

　歪みの測定です。

　Ｒチャンネルです。

















　Ｌチャンネルです。

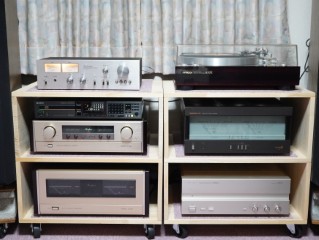

　試聴して完成です。素晴らしい音質に仕上がりました。












　修理完了です。

　
