故障内容
音途切れ、歪み。
原因
接点接触不良。半田割れ。
処置
オーバーホール修理。
修理期間
２０２５年４月１２日〜２４日

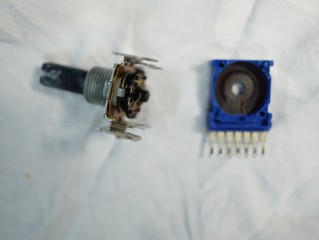

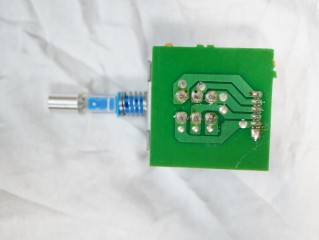

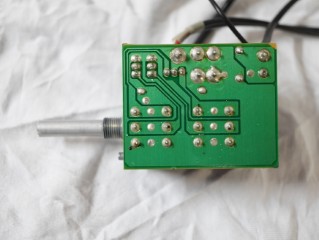

メインボリュームの分解修理。

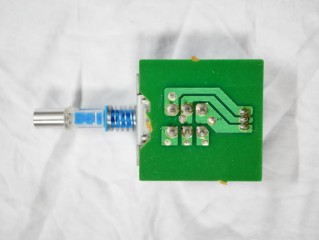

修理の終了したメインボリューム取付けと、半田の修正。

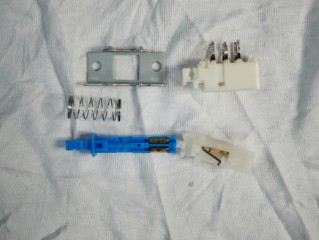

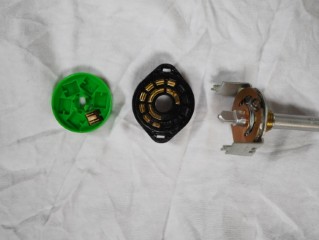

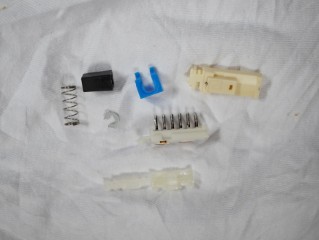

input-selectorスイッチの分解修理。

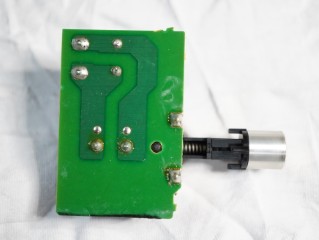

修理の終了したスイッチ取付けと、半田の修正。

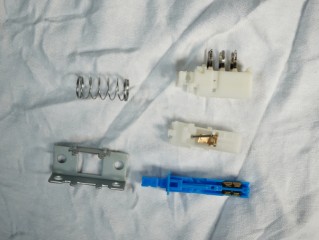

REC-OUTセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
ＴＯＮＥ-DEFEATスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
P-DIRECTスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

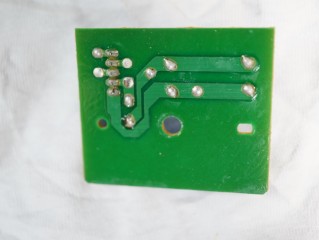

電源スイッチ基板の半田修正。

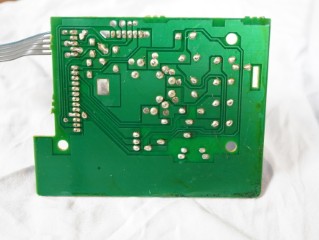

インジケータ基板の半田修正。

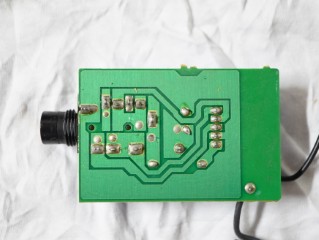

ＰＨＯＮＥ基板の半田修正。

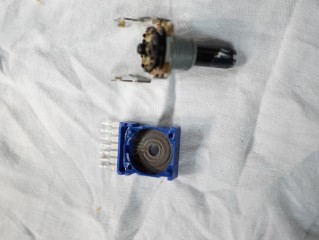

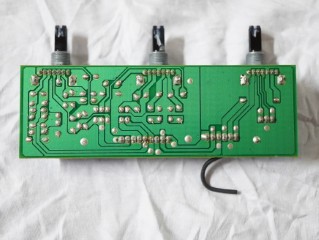

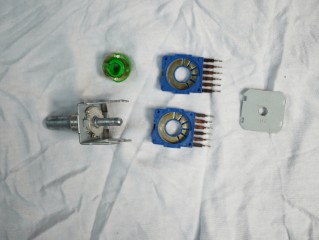

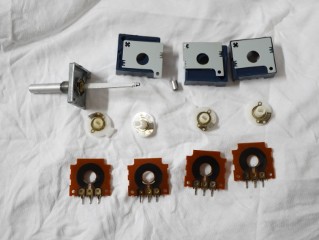

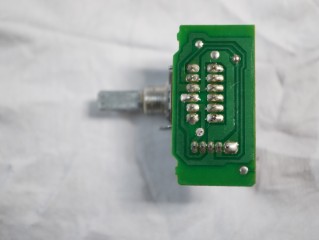

ＴＯＮＥ-ＢＡＳＳボリュームの分解修理。
ＴＯＮＥ-ＴＲＥＢＬＥボリュームの分解修理。
ＢＡＬＡＮＣＥボリュームの分解修理。
修理の終了したボリューム取付けと、半田の修正。

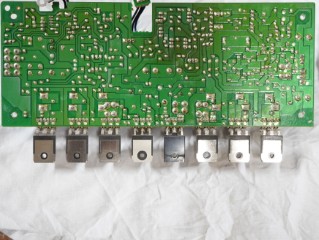

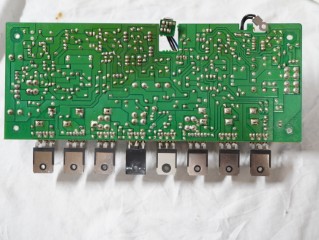

パワー部（Ｒ）の半田修正。
パワー部（Ｌ）の半田修正。

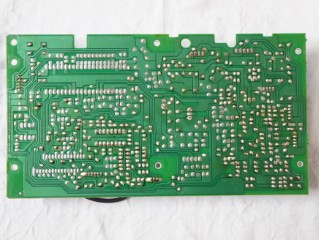

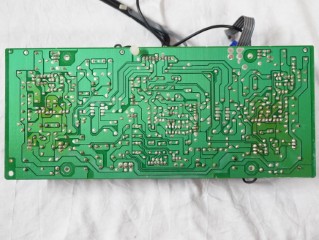

ＴＯＮＥ基板の半田修正。

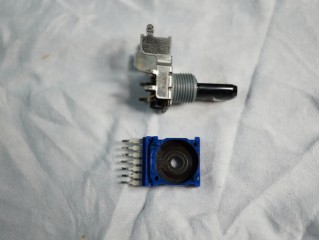

ＭＭ／ＭＣ切替スイッチの分解修理。

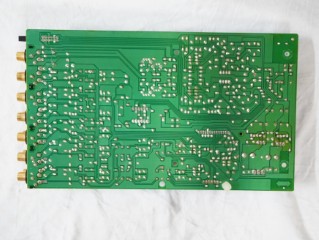

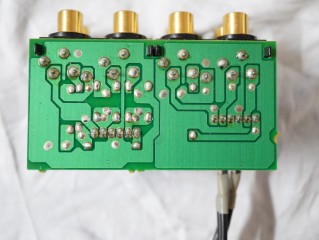

ＰＨＯＮＯ基板の半田修正。

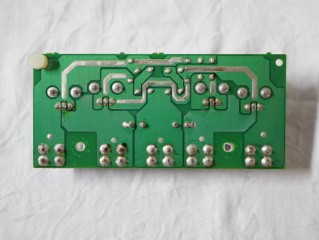

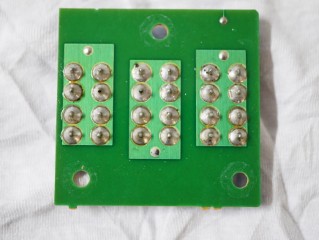

端子台基板の半田修正。
ロジック基板の半田修正。

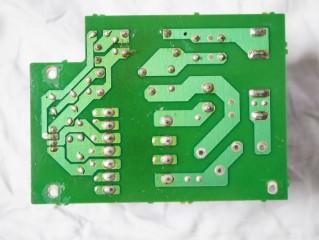

整流基板の半田修正。
中継基板の半田修正。
ＡＵＸ電源基板の半田修正。

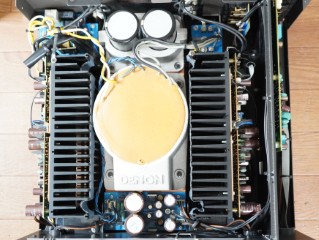

作業終了しました。

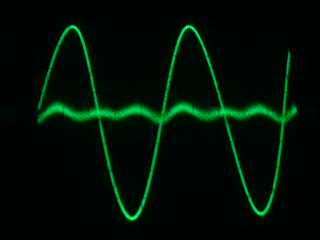

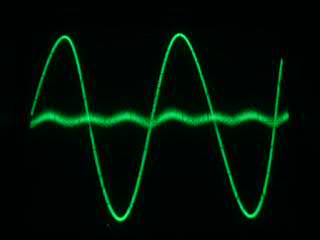

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

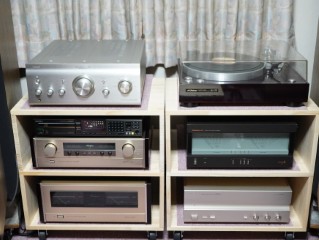

試聴して完成です。
修理完了です。
