故障内容
セレクター誤動作、バランスボリュームノイズ。
原因
接点接触不良、半田割れ。
処置
オーバーホール修理。
修理期間
２０２６年３月１８日〜２０日

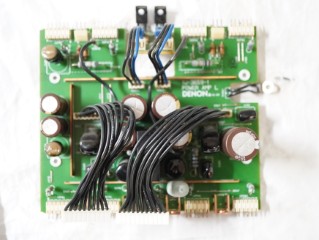

パワー部終段基板（Ｒ）の部品交換。
半田の修正。
パワー部終段基板（Ｌ）の部品交換。
半田の修正。

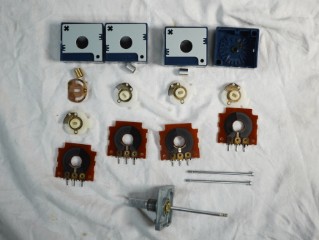

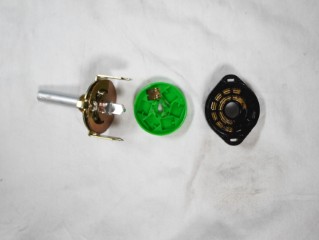

セレクタースイッチの分解修理。

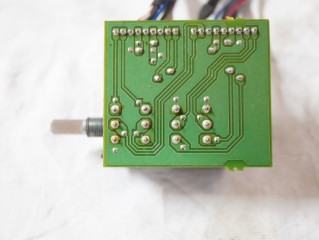

修理の終了したスイッチ取付けと、半田の修正。

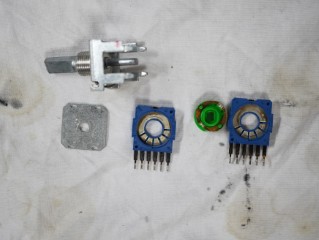

バランスボリュームは接点歪みが多く出ていますので、分解修理します。

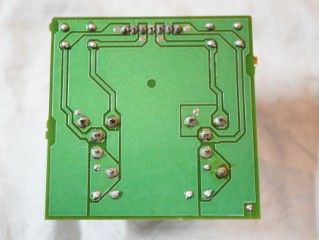

修理の終了したバランスボリューム取付けと、半田の修正。
ＲＥＣ−ＯＵＴセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

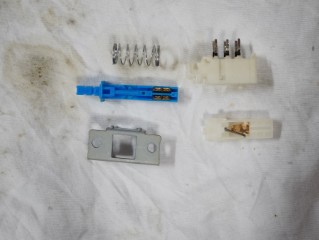

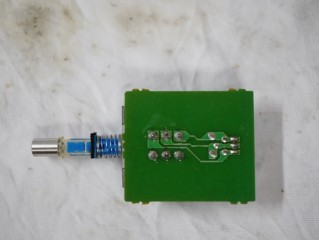

EQ-POWERスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

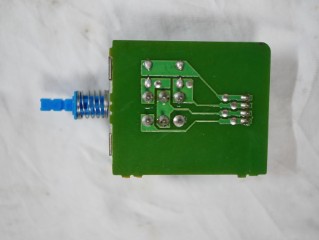

ＢＡＬＡＮＣＥ-ＩＮＰＵＴスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
電源スイッチ基板の半田修正。
メインボリューム基板の半田修正。
パワー部初段基板の半田修正。
ＰＨＯＮＯ-ＥＱ、入力端子基板の半田修正。

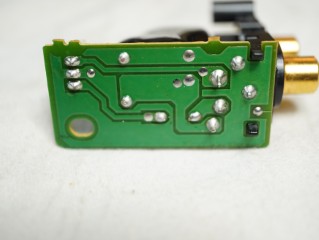

ＰＨＯＮＯ入力端子基板の半田修正。
ＢＡＬＡＮＣＥ入力基板の半田修正。
ＲＥＣ−ＯＵＴ端子基板の半田修正。

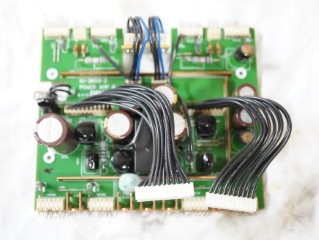

電源整流基板の半田修正。
中継端子基板の半田修正。

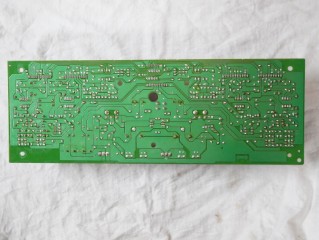

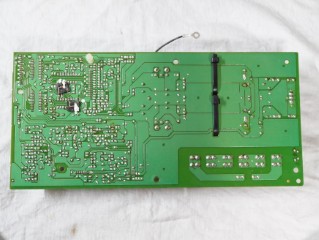

電源・ロジック基板の半田修正。

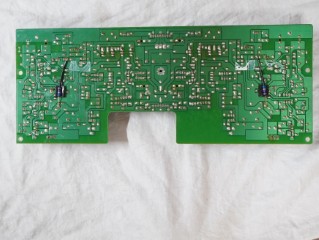

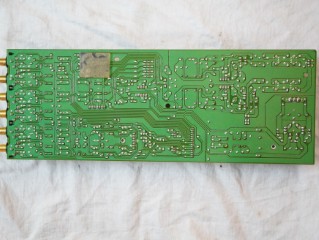

プリ基板の半田修正。

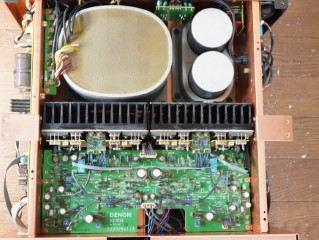

組上げて完成です。

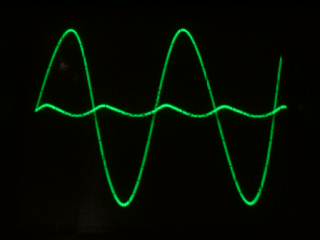

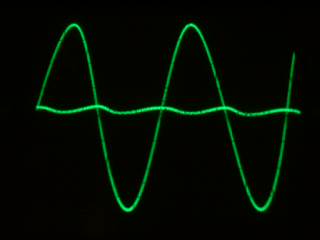

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

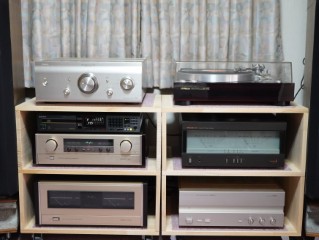

試聴して完成です。
修理完了です。
