故障内容
整備のご依頼。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２５年５月１１日〜１９日

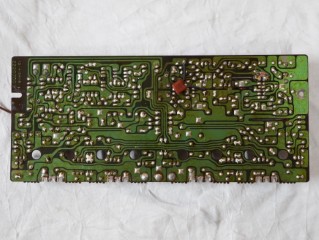

パワー部（Ｌ）の部品交換。
半田の修正。
パワー部（Ｒ）の部品交換。
半田の修正。

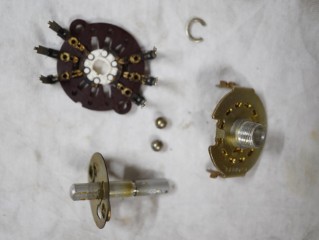

カートリッジセレクタースイッチの分解修理。
INPUT-SELECTORスイッチの分解修理。

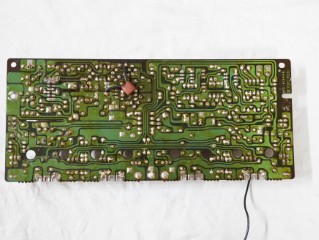

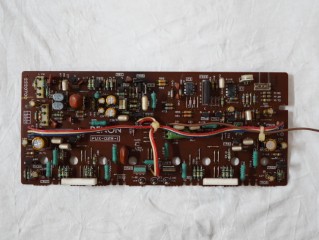

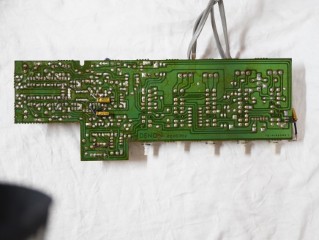

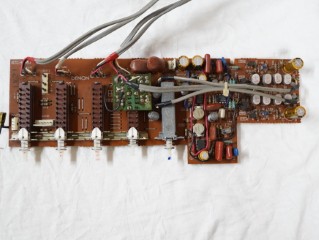

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

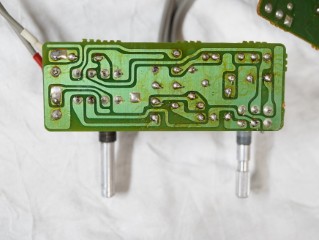

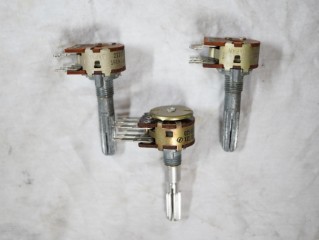

トーン・バランスボリュームの洗浄修理。

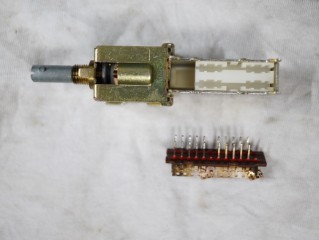

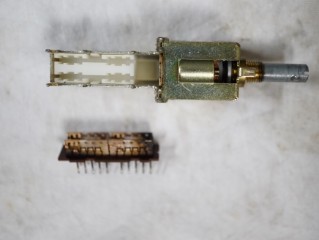

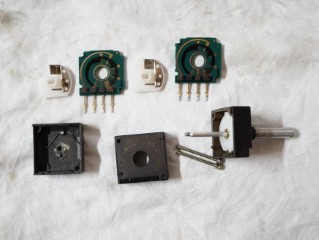

メインボリュームの分解修理。

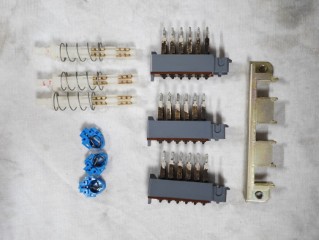

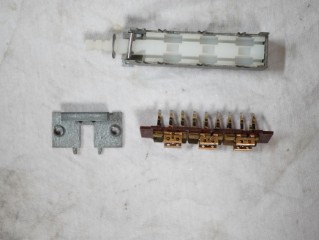

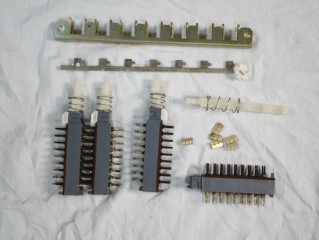

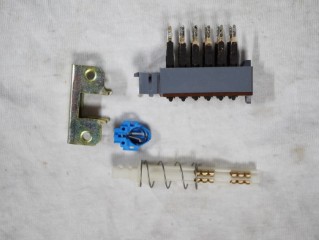

プッシュスイッチの分解修理。
DIRECT-COUＰLEスイッチの分解修理。
REC-OUT SELECTORスイッチの分解修理。
TAPE-MONITORスイッチの分解修理。

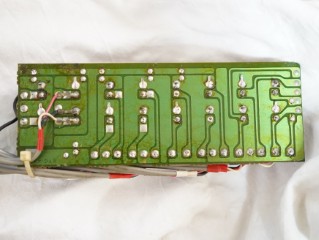

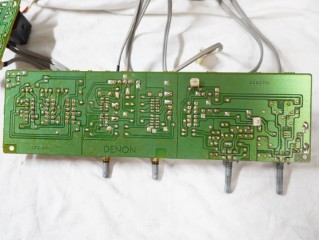

修理の終了したスイッチ・ボリューム取付けと、半田の修正。
修理の終了したバランス・メインボリュームの取付けと、半田の修正。
PHONE-IMPEDANCEスイッチの分解修理。

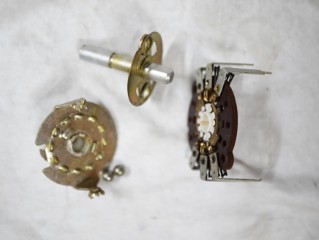

スピーカーセレクタースイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

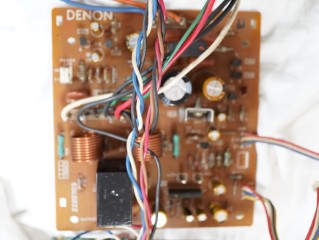

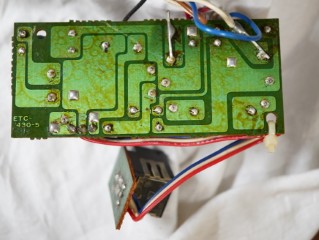

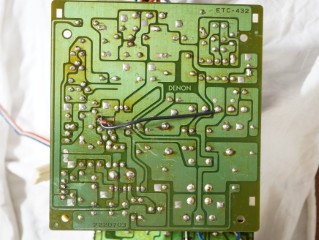

保護回路基板の部品交換。
半田の修正。

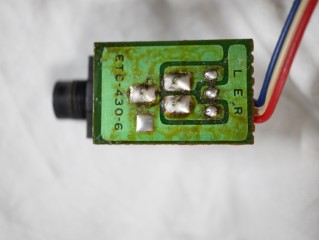

ＰＨＯＮＥ端子の半田修理。

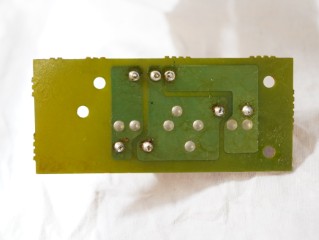

コンデンサ基板の半田修正。
端子台基板の部品交換と、半田の修正。

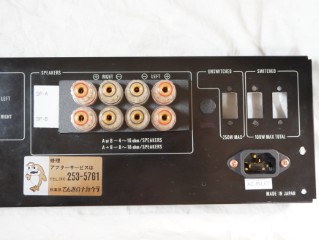

リアパネルを追加工してスピーカー端子をバナナ対応品へ交換。
同時にＩＮＬＥＴ改造も実施。

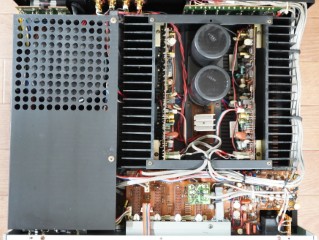

部品交換が終了しました。

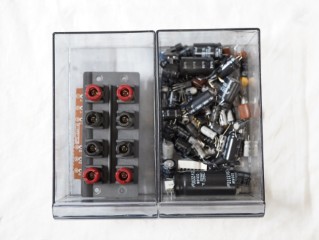

交換部品です。

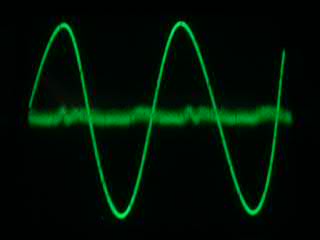

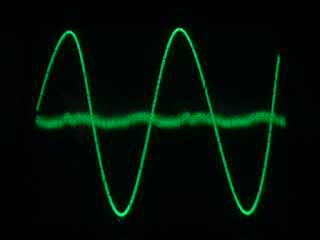

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。。

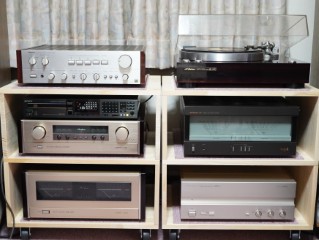

試聴して完成です。
修理完了です。
