故障内容
ＰＨＯＮＯ盛大なノイズ、歪み。ＴＯＮＥーＯＮでＬ／Ｒが反転する。
原因
部品劣化。Ｌ／Ｒ反転は内部配線間違い。ＴＯＮＥの変化が異常。原因は
インダクターの所にコンデンサ取付け。過去の修理ミス多数。
処置
オーバーホール修理。
修理期間
２０２５年１０月２０日〜１１月６日

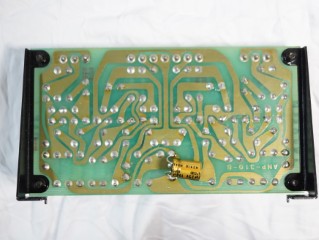

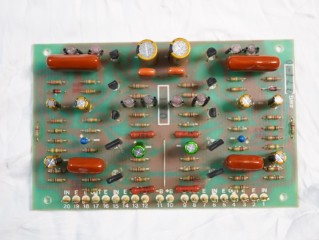

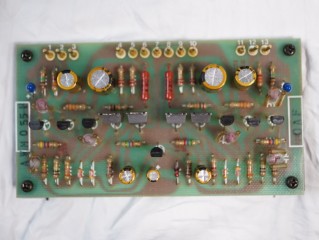

ＰＨＯＮＯ基板（Ｒ）の部品交換。

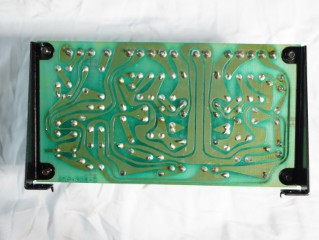

半田の修正。
ＰＨＯＮＯ基板（Ｌ）の部品交換。

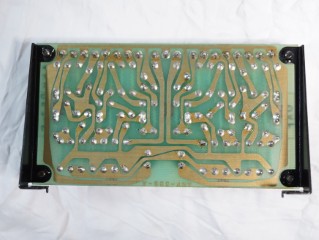

半田の修正。
バッファーアンプ基板の部品交換。

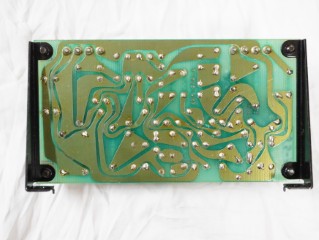

半田の修正。
フィルターアンプ基板の部品交換。
半田の修正。
ＨＥＡＤＰＨＯＮＥアンプ基板の部品交換。
半田の修正。
出力バッファーアンプ基板の部品交換。
半田の修正。
電源基板の部品交換。
半田の修正。
フラットアンプ基板の部品交換。
半田の修正。
ＴＯＮＥ基板の部品交換。
半田の修正。

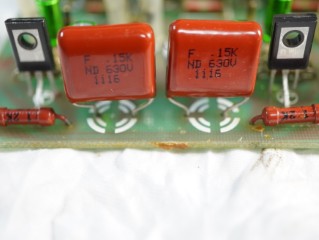

フィルター基板に修理ミスあり。100ｍHのインダクタ部に
０．１５μFのフィルムコンデンサが付いています。これでは
高域減衰カーブが得られません。

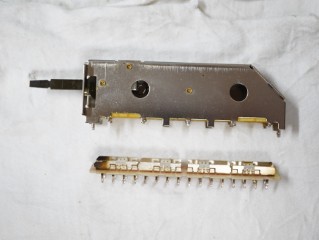

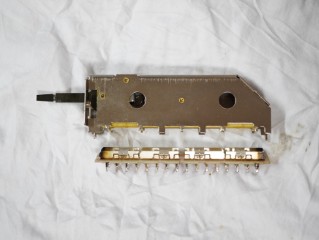

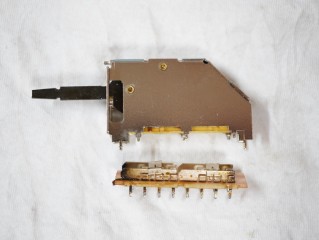

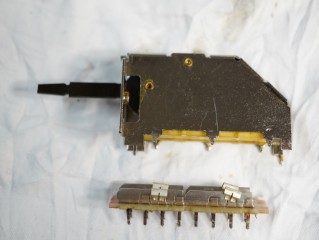

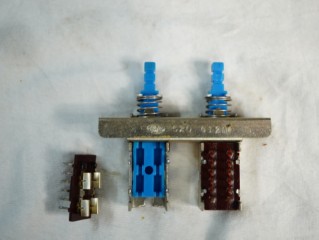

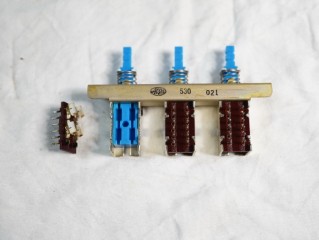

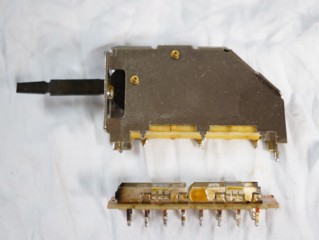

ＴＯＮＥスイッチの分解修理。
ＯＵＴＰＵＴスイッチの分解修理。
LOW-FILTERスイッチの分解修理。
HIGH-FILTERスイッチの分解修理。

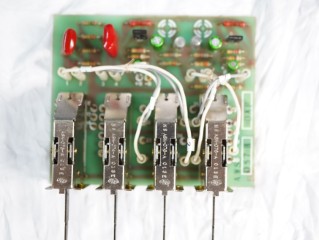

ＦＩＬＴＥＲ基板の部品交換と、修理の終了したスイッチ取付け。
インダクターは入庫次第、取付け予定。
半田の修正。

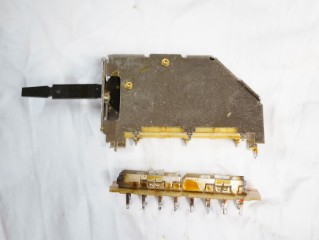

ＤＵＰＬＩＣＡＴＥスイッチの分解修理。
ＴＡＰＥ−ＭＯＮＩＴＯＲスイッチの分解修理。
ＴＡＰＥ３-ＭＯＮＩＴＯＲスイッチの分解修理。
ＡＴＴＥＮＵＡＴＯＲスイッチの分解修理。
ＦＵＮＣＴＩＯＮスイッチの分解修理。

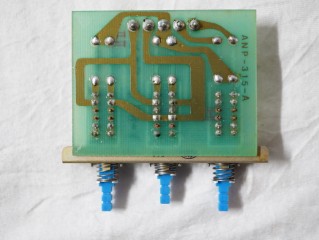

修理の終了したスイッチ取付けと、半田の修正。
修理の終了したスイッチ取付けと、半田の修正。

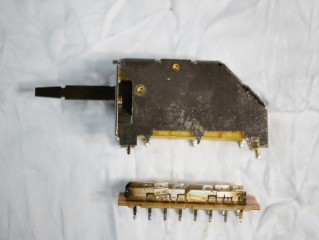

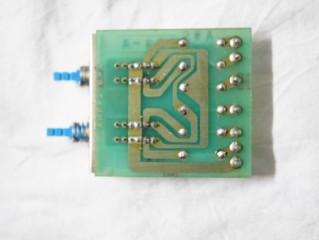

ＰＨＯＮＯ-２ INPEDANCEスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
ＯＵＴＰＵＴスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

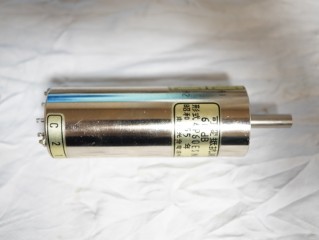

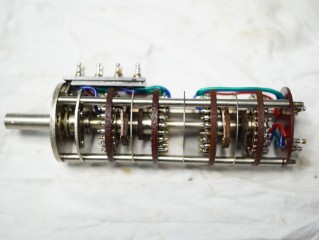

メインボリュームはガリがある為、分解修理します。
摺動子と接点を、全て綺麗に清掃します。

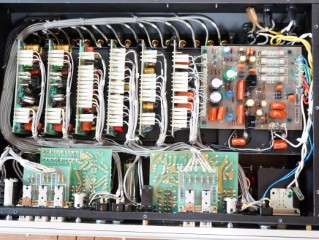

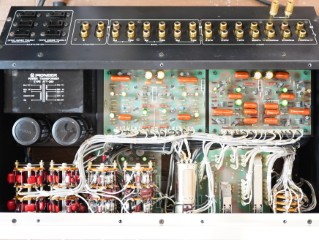

作業終了しました。

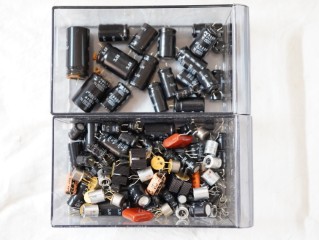

交換部品です。

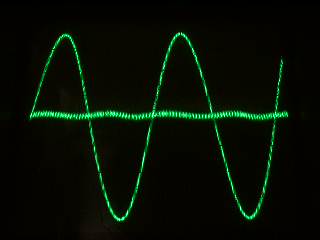

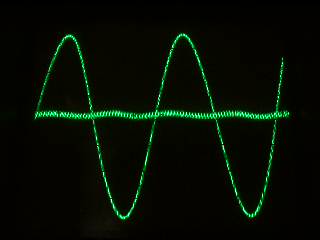

歪みの測定です。
Ｒチャンネルです。４連ボリュームで、フラットアンプの入力と出力２
箇所にボリュームが入るので小音量時のＳ／Ｎも優秀です。
Ｌチャンネルです。

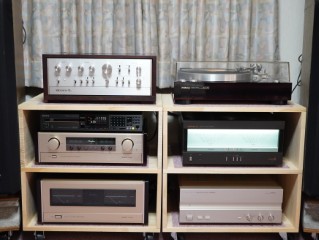

試聴して完成です。
修理完了です。
