故障内容
片チャンネル音出ない。
原因
部品劣化、接点接触不良、半田割れ。
処置
オーバーホール修理。
修理期間
２０２５年５月２９日〜６月３日

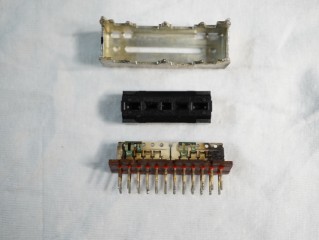

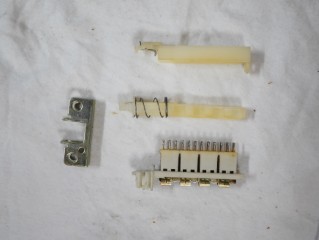

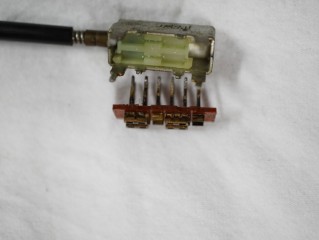

スピーカー切替スイッチの分解修理。

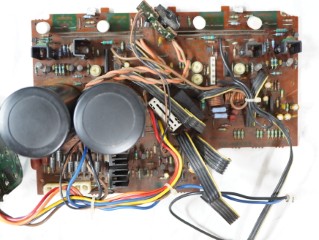

電源・パワー終段基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

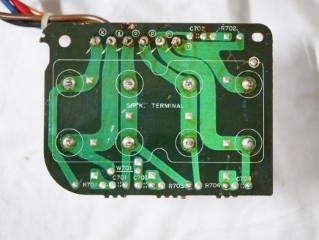

スピーカー端子基板の半田修正。

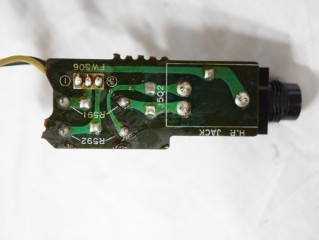

ＰＨＯＮＥ基板の半田修正。

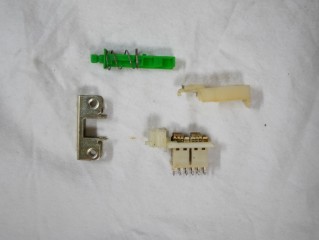

ＭＭ／ＭＣ切替スイッチの分解修理。

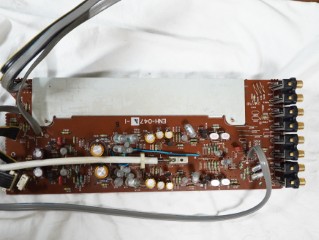

ＰＨＯＮＯ基板の部品交換と、修理の終了したスイッチ取付け。
半田の修正。

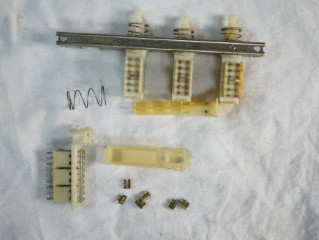

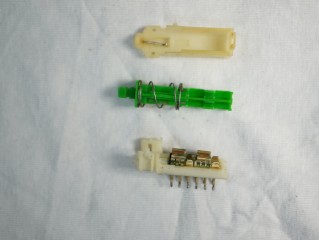

ファンクションスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

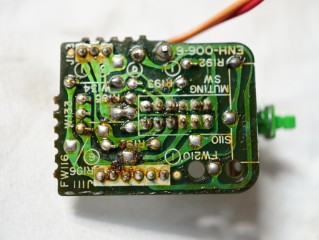

ＭＵＴＩＮＧスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

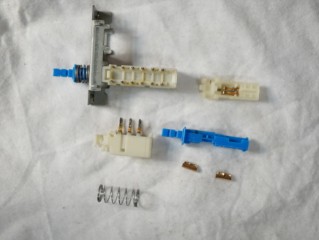

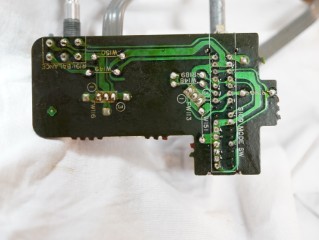

ＭＯＤＥスイッチの分解修理。
ＴＡＰＥ-MONITORスイッチの分解修理。
ＲＥＣ-ＳＥＬＥＣＴＯＲスイッチの分解修理。

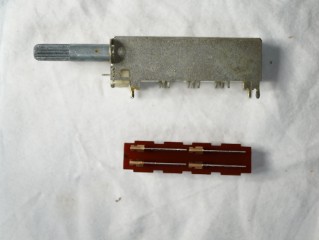

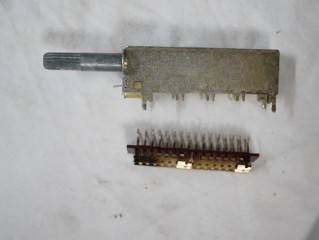

ロータリースイッチの分解修理。

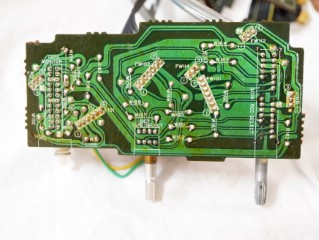

修理の終了したスイッチ取付けと、半田の修正。

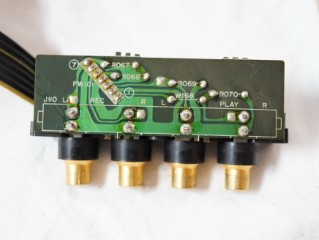

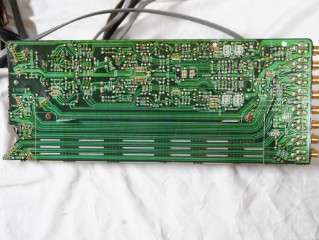

ＴＡＰＥ−３端子基板の半田修正。

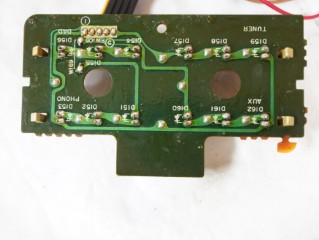

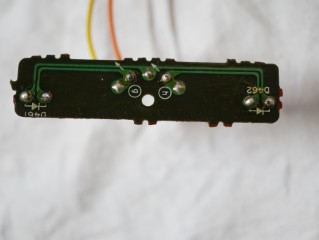

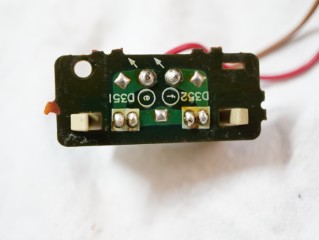

ＬＥＤ基板の半田修正。

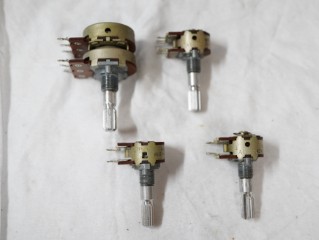

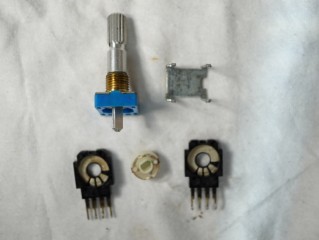

ボリューム関係は洗浄修理します。
ＴＯＮＥスイッチの分解修理。

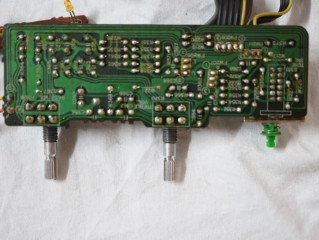

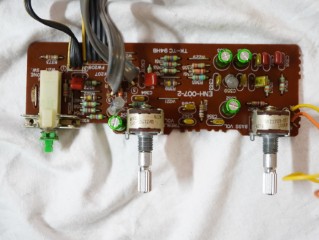

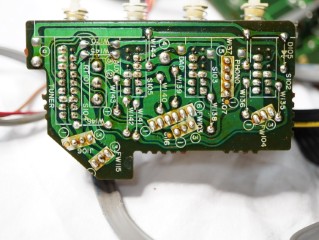

トーン基板の部品交換と、修理の終了したスイッチ・ボリューム取付け。
半田の修正。

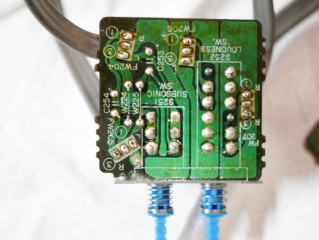

ＳＵＢＳＯＮＩＣ・ＬＯＵＤＮＥＳＳスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

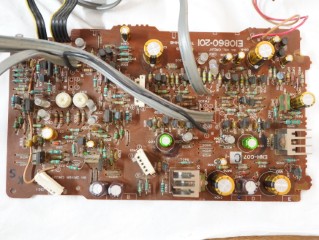

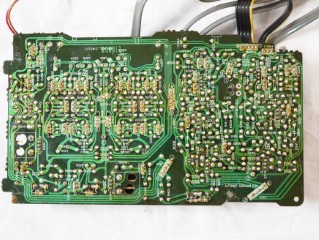

パワー初段・Ｇｍサーキット基板の部品交換。
半田の修正。
修理の終了したスイッチ・ボリューム取付けと、半田の修正。

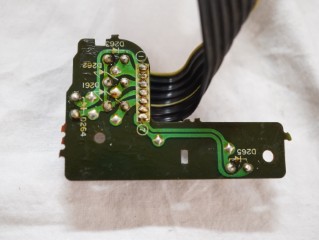

インジケータ基板の半田修正。

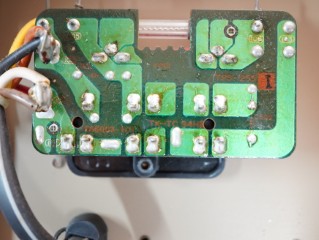

ＡＣ-ＯＵＴＬＥＴ基板の半田修正。

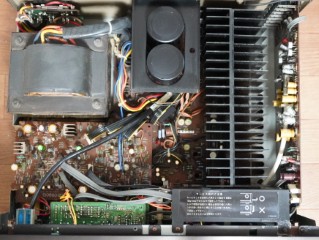

部品交換が終了しました。

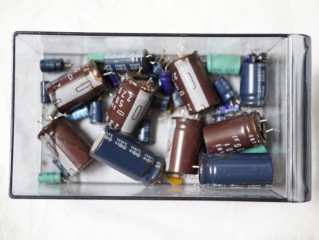

交換部品です。

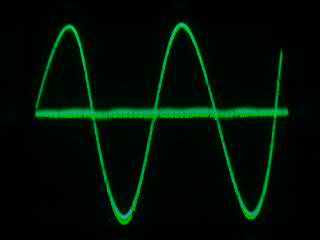

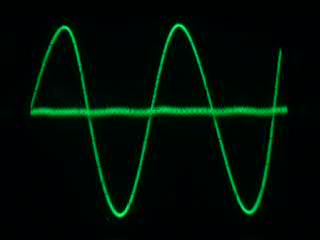

歪みの測定です。
Ｒチャンネルです。
Ｌチャンネルです。

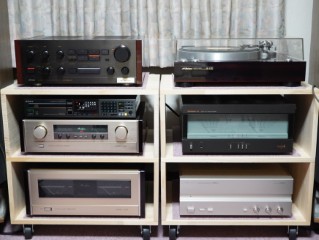

試聴して完成です。
修理完了です。
