故障内容
スピーカーＡ異常、ボリュームガリ。
原因
部品劣化、接点接触不良。
処置
オーバーホール修理。
修理期間
２０２６年１月１６日〜２５日

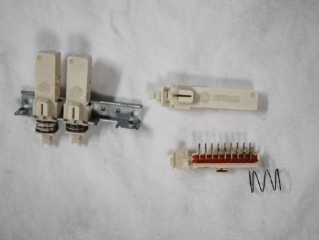

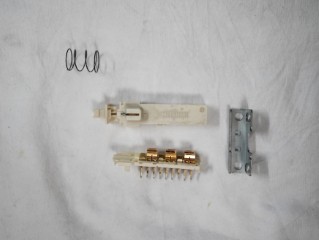

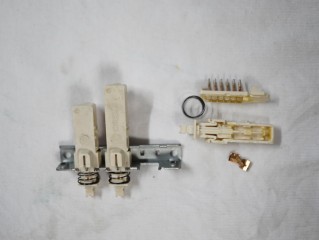

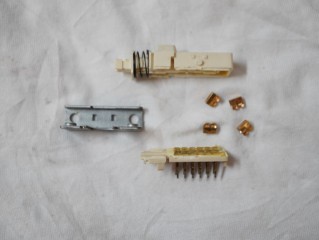

MUTINGスイッチの分解修理。

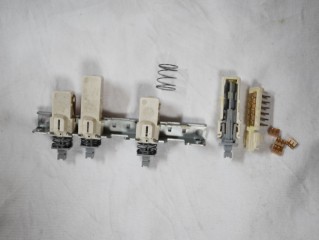

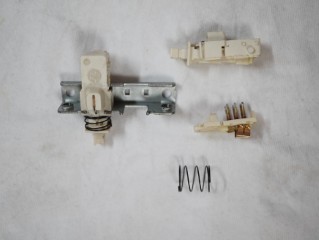

INPUT-SELECTORスイッチの分解修理。
PHONO-SELECTORスイッチの分解修理。

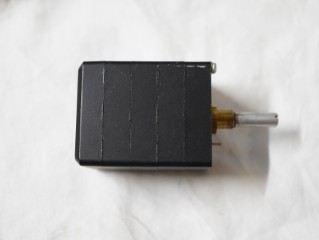

メインボリュームの洗浄修理。

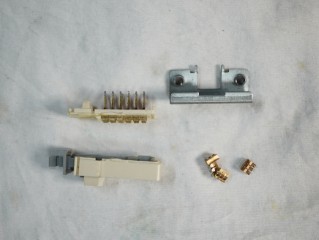

REC-SELECTORスイッチの分解修理。

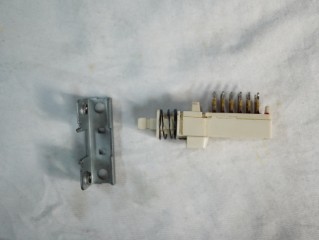

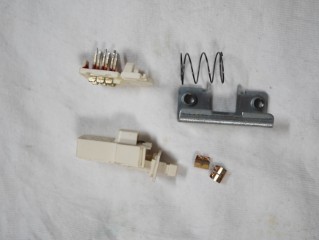

MODEスイッチの分解修理。

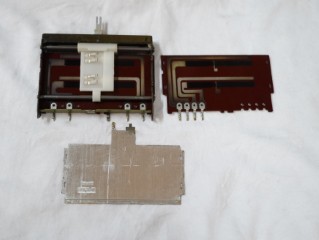

BALANCEボリュームの分解修理。
TURN-OVER切替スイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。
ＴＯＮＥスイッチの分解修理。
CLASS-Aスイッチの分解修理。
LOW-FILTERスイッチの分解修理。
HIGH-FILTERスイッチの分解修理。

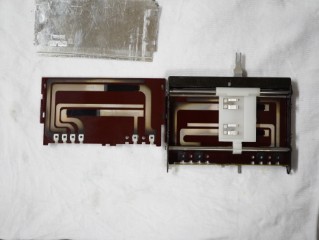

TONE-TREBLEボリュームの分解修理。

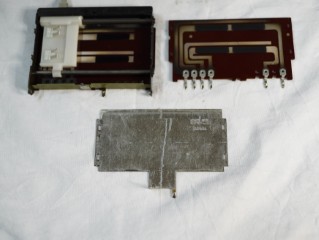

TONE-BASSボリュームの分解修理。

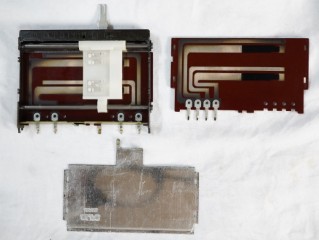

OUTPUT-IMPEDANCEボリュームの分解修理。
SPEAKERスイッチの分解修理。
修理の終了したスイッチ取付けと、半田の修正。

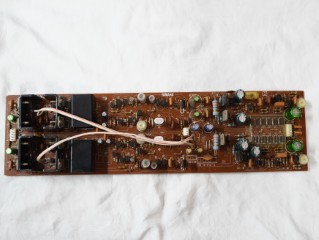

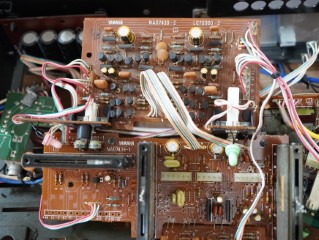

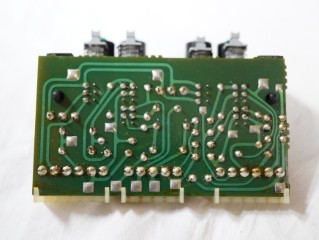

トーン基板の部品交換と、修理の終了したスイッチ取付け、半田の修正。
ＰＨＯＮＯ基板の部品交換。

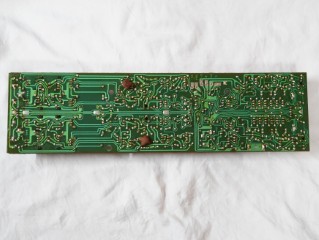

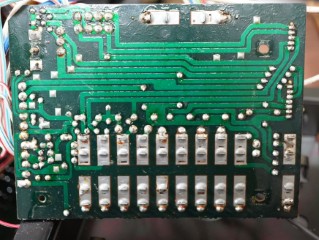

半田の修正。

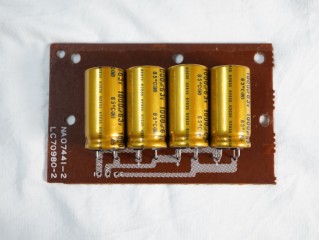

コンデンサ基板の部品交換。
半田の修正。

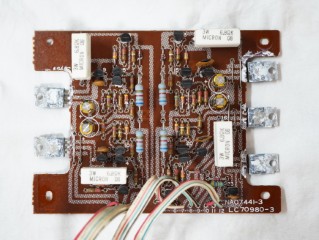

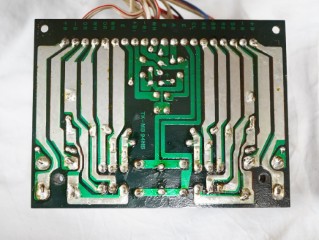

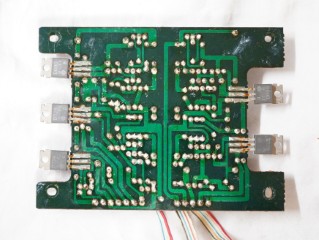

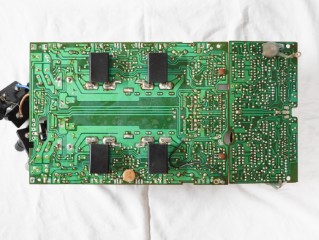

パワー部の部品交換。
半田の修正。
安定化電源基板の部品交換。
半田の修正。

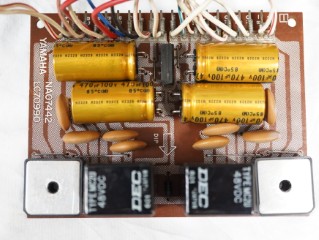

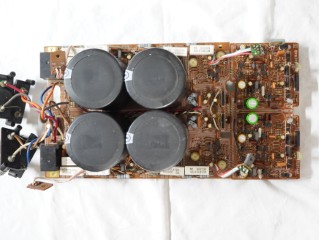

電源・整流基板の部品交換。
半田の修正。

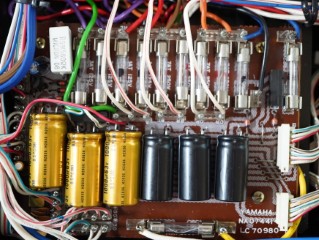

電源・ヒューズ基板の部品交換。
半田の修正。

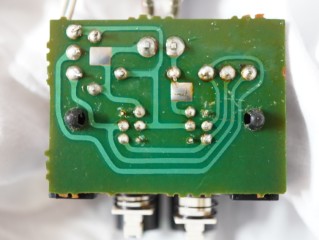

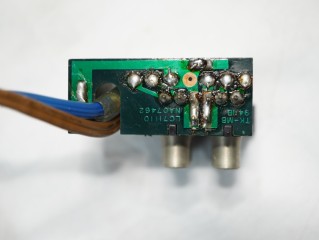

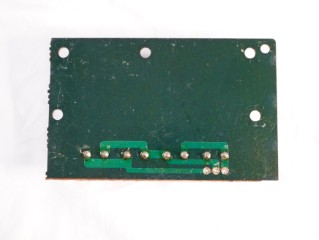

端子台基板の半田修正。

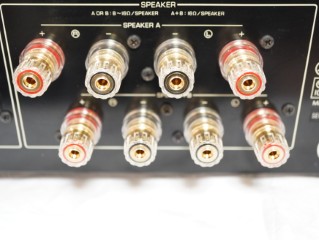

スピーカー端子はリアパネル加工し、バナナ対応品に交換。

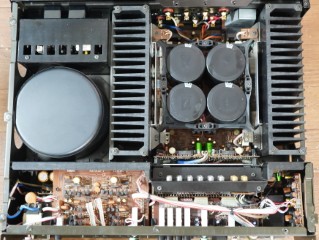

部品交換が終了しました。

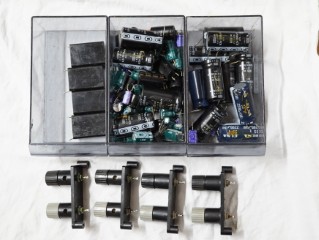

交換部品です。
歪みの測定です。

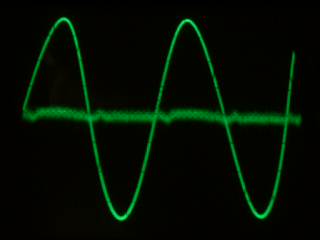

Ｒチャンネルです。

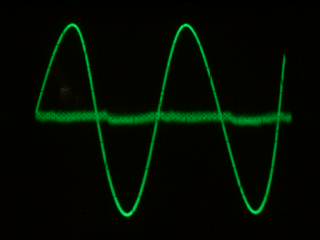

Ｌチャンネルです。

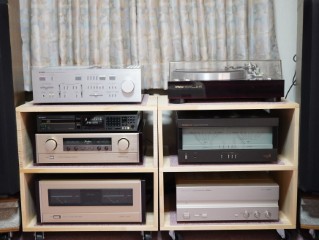

試聴して完成です。
修理完了です。
